Цепи роликовые длиннозвенные для транспортеров и элеваторов

Цепи роликовые длиннозвенные для транспортеров и элеваторов - цепи для сельхозяйственного оборудования.

Они характеризуются шагом, видом специального элемента и его расположением.

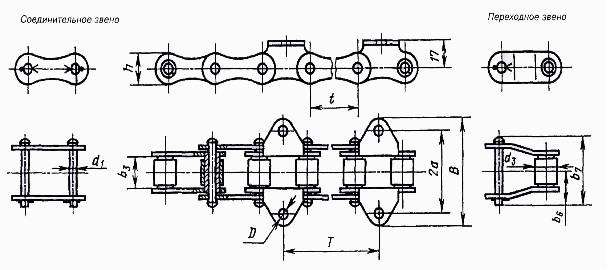

Тип 1 Исполнение 2

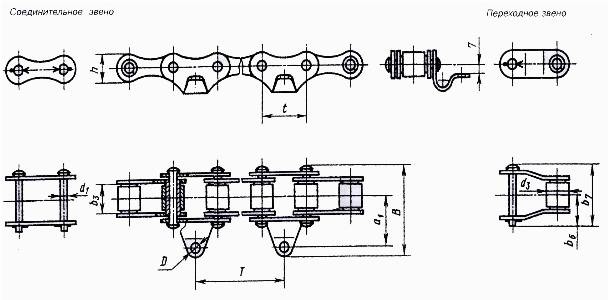

Тип 2 Исполнение 2

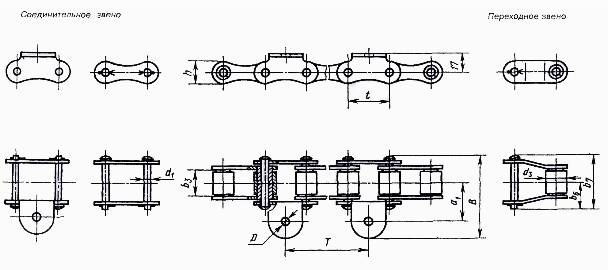

Тип 3

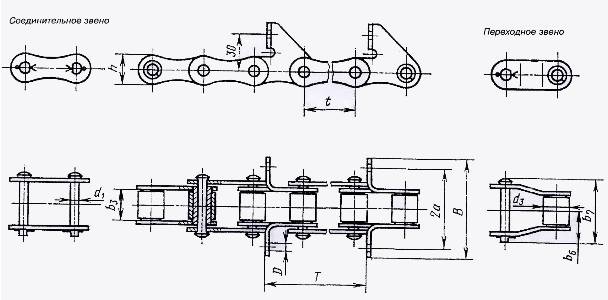

Тип 4 Исполнение 1

Цепи изготавливаются с различными разрывными характеристиками. Они отличаются друг от друга толщиной пластины и ее контуром.

Обозначение цепи	Основные параметры, мм								Разрушающая нагрузка, кгс	Шаг чередования специальных звеньев с лапками, Т
	t	b3	d1	d3	h	a/a1	D	B
ТРД-31,75-2300-1-2-6-Т	31,75	9,65	5,08	10,16	14,8	26,0	6,6	72	2300	2t,4t,8t,12t
ТРД-31,75-2300-2-2-6-Т	31,75	9,65	5,08	10,16	14,8	26,0	6,6	72	2300	4t,8t,12t
ТРД-38-3000-1-1-6 –T	38	22	7,92	15,88	21,3	30	6,6	80	3000	2t,4t,6t,8t,10t
ТРД-38-4000-1-1-6 –T	38	22	7,92	15,88	21,3	30	6,6	80	4000	2t,4t,8t
ТРД-38-3000-1-1-8 –T	38	22	7,92	15,88	21,3	30	8.4	80	3000	2t,4t,8t,12t
ТРД-38-4000-1-1-8 –T	38	22	7,92	15,88	21,3	30	8.4	80	4000	2t,4t,8t,12t
ТРД-38-3000-1-2-6 –T	38	22	7,92	15,88	21,3	26	6,6	72	3000	2t,4t,6t,8t,10t
ТРД-38-4000-1-2-6 –T	38	22	7,92	15,88	21,3	26	6,6	72	4000	2t,4t,8t
ТРД-38-3000-1-2-8 –T	38	22	7,92	15,88	21,3	26	8,4	72	3000	2t,4t,8t,10t
ТРД-38-4000-1-2-8 –T	38	22	7,92	15,88	21,3	26	8,4	72	4000	2t,4t,8t,12t
ТРД-38-3000-1-3-6 –T	38	22	7,92	15,88	21,3	60	6,6	80	3000	1t
ТРД-38-3000-2-1-6 –T	38	22	7,92	15,88	21,3	60	6,6	72	3000	4t,6t,8t,12t
ТРД-38-3000-2-2-6 –T	38	22	7,92	15,88	21,3	60	6,6	80	3000	4t,6t,8t,12t
ТРД-38-4000-2-2-6 –T	38	22	7,92	15,88	21,3	60	6,6	80	4000	2t,4t,6t,8t,10t
ТРД-38-3000-3-6 –T	38	22	7,92	15,88	21,3	33	6,6	80	3000	4t,6t,8t,12t
ТРД-38-3000-3-10 –T	38	22	7,92	15,88	21,3	33	10,5	80	3000	2t,8t,10t
ТРД-38-4000-3-10 –T	38	22	7,92	15,88	21,3	33	10,5	80	4000	2t,8t,10t
ТРД-38-4000-2-2-8 -T	38	22	7,92	15,88	21,3	60	8,4	80	4000	2t,4t,6t,8t,10t

Основное применение – колосовой и зерновой транспортер наклонной камеры элеватора комбайнов.

Пример условного обозначения:
ТРД-38-3000-1-3-6-Т ГОСТ 4267-78
ТРД - цепь роликовая длиннозвенная для транспортеров и элеваторов
38 - шаг цепи в мм
3000 -разрушающая нагрузка
1 - тип цепи
3 - исполнение
6 - диаметр отверстия в мм
Т - шаг чередования звеньев.

Все подробности спрашивайте у наших менеджеров.
